La synchronisation aiguille/crochet sur les machines à coudre à crochet rotatif horizontal

Publié le 15/06/2025

Une machine à coudre est constituée d’éléments mécaniques finement synchronisés les uns avec les autres afin de produire un point. Les éléments mécaniques en question sont une aiguille, un crochet et des griffes d’entraînement.

Dans cet article, nous allons nous concentrer sur la synchronisation aiguille/crochet d’une machine à coudre à crochet horizontal et sur ses différents réglages.

L’objectif de cet article est de vous donner les informations vous permettant d’effectuer un diagnostic :

• savoir identifier une bonne synchronisation aiguille/crochet,
• savoir identifier un bon réglage de distance aiguille/crochet.

Comment fonctionne une machine à coudre avec un crochet rotatif horizontal ?

Sur une machine à coudre à crochet rotatif, le point est formé en utilisant le même principe que sur les autres systèmes à point noué : venir prendre une boucle du fil supérieur pour ensuite faire passer cette boucle autour du fil de canette afin de former un nœud.

Sur ce type de machine, le crochet est dit rotatif, par opposition au crochet oscillant ou à la navette vibrante.

L’animation ci-dessous illustre la manière dont un système à crochet rotatif horizontal permet la formation d’un point :

1. Lorsque l’aiguille remonte après avoir atteint son point le plus bas, une boucle commence à se former à l’arrière de l’aiguille,
2. Le crochet passe derrière l’aiguille pendant qu’elle continue de remonter, dans une zone nommée l’entaille, afin de prendre la boucle précédemment formée,
3. Le crochet déplace la boucle de manière à la faire passer par-dessus le boîtier de canette (non illustré ici) avec le fil supérieur,
4. La boucle se libère du crochet, notamment sous l’action du releveur de fil (non illustré ici),
5. La boucle se resserre et forme un point avec le fil de canette au sein de l’ouvrage.

Un crochet rotatif effectue deux tours complets pour un même cycle de rotation du volant. Le premier tour consiste à prendre la boucle du fil supérieur à l’arrière de l’aiguille et à former un nœud avec le fil de canette, tandis que le second tour consiste à revenir en position afin de prendre une nouvelle boucle pour la formation du point suivant.

Sur un crochet rotatif horizontal, la canette repose dans un boîtier nommé boîtier de canette, la plupart du temps en plastique. Ce boîtier est placé au centre du crochet, posé sur la rainure intérieure et maintenu par un doigt d’arrêt, une pièce qui assure le maintien statique du boîtier tout en permettant le passage du fil supérieur grâce à un léger jeu et à un ressort.

Voyons désormais en quoi consiste la synchronisation aiguille/crochet d’un système à crochet rotatif horizontal.

La synchronisation aiguille/crochet

La synchronisation aiguille/crochet repose sur deux réglages : la hauteur de la barre à aiguille et la phase du crochet.

Principe

La combinaison de ces deux réglages doit permettre la formation d’un point lorsque l’aiguille pique à gauche comme lorsqu’elle pique à droite. L’arrière d’une aiguille de machine à coudre familiale comporte une entaille plus ou moins longue, permettant une prise de boucle sans friction quelle que soit la position de l’aiguille.

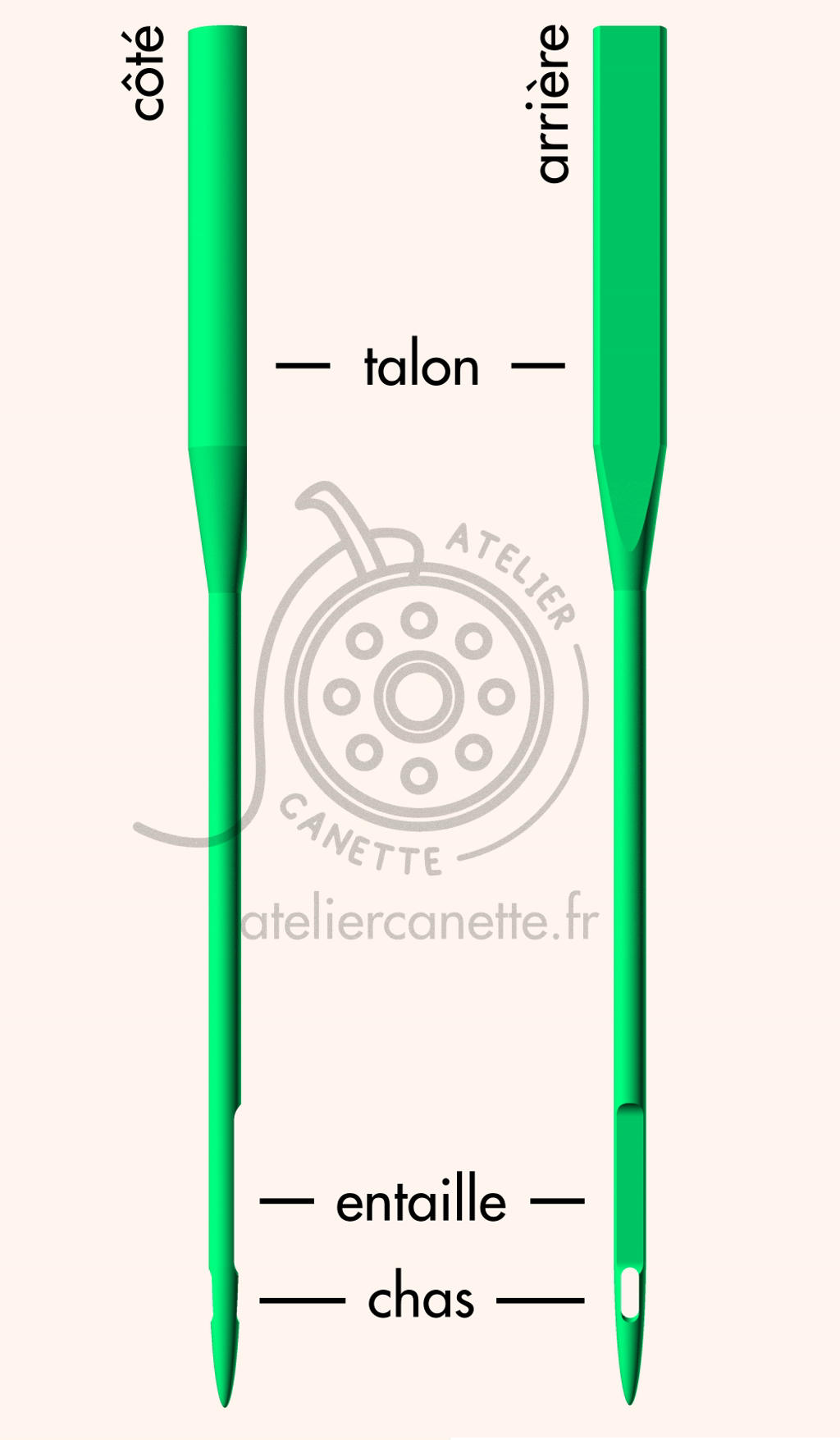

Illustration d’une aiguille de machine à coudre familiale avec vue de côté et vue arrière.

L’animation ci-dessous montre une synchronisation aiguille/crochet adéquate pour la formation d’un point, que ce soit à gauche ou à droite. On observe que la pointe du crochet passe soit tout en haut de l’entaille lors de la prise du point à droite, soit tout en bas de l’entaille, juste au-dessus du chas, lors de la prise du point à gauche.

Un mauvais réglage de la synchronisation aiguille/crochet se manifeste par des points qui sautent et, dans les cas extrêmes, par une collision entre l’aiguille et le crochet.

Réglage

Sur la majorité des machines à coudre familiales réglées sur un point droit centré, la boucle du fil supérieur est capturée par le crochet lorsque la barre à aiguille remonte de 2 mm à partir de son point mort bas (PMB).

Cette valeur de 2 mm peut varier en fonction du diamètre de la manivelle positionnée à l’extrémité de l’axe supérieur de la machine, responsable du mouvement de montée et de descente de la barre aiguille ainsi que de sa cinétique. Une plage comprise entre 1 mm et 4 mm est à garder à l’esprit pour être en mesure de synchroniser une machine sans dépendre d’un manuel de service.

Pour synchroniser sa machine :

1. Régler la machine sur un point droit centré,
2. Découpler le crochet du reste de la machine (en veillant à le positionner de manière à éviter toute collision avec l’aiguille),
3. Amener la barre aiguille à son PMB en tournant le volant dans le sens de fonctionnement (sens trigonométrique dans la majorité des cas),
4. Tourner le volant dans le même sens afin de faire remonter la barre aiguille de 2 mm :
   • soit à l’oeil,
   • soit à l’aide d’une cale et d’un outil pour caler la barre aiguille pour un résultat plus précis,
5. Amener la pointe du crochet derrière l’aiguille, puis recoupler le crochet,
6. Régler la hauteur de la barre aiguille de manière à ce que la pointe du crochet se situe au milieu de l’entaille de l’aiguille.
7. Vérifier que les points se forment correctement de gauche à droite, notamment à haute vitesse.

Il reste un réglage, indépendant de la hauteur de la barre à aiguille et de la phase du crochet, permettant de s’assurer qu’aucun point ne saute : la distance aiguille/crochet.

La distance aiguille/crochet

Il est possible d’avoir une machine finement synchronisée qui présente malgré tout des points qui sautent, voire des casses du fil supérieur.

Si l’aiguille a été remplacée par une neuve et que ces symptômes persistent, il est probable que la distance entre l’aiguille et la pointe du crochet soit en cause.

Lorsque la pointe du crochet passe derrière l’aiguille pour la prise de boucle, elle doit venir frôler l’entaille de l’aiguille, au point de presque la toucher, sans toutefois entrer en contact avec elle. Dans le cas contraire, une usure prématurée des aiguilles pourrait se produire.

Il est fréquent de rencontrer des machines présentant un défaut de distance aiguille/crochet, avec un écart très visible entre les deux. Lorsque cette distance est trop importante, la probabilité que le fil supérieur soit directement accroché par la pointe du crochet puis casse augmente considérablement.

Il est donc primordial de trouver un réglage pour lequel la pointe du crochet ne touche pas l’aiguille tout en étant suffisamment proche pour capturer la boucle, sans être trop éloignée au point de fragiliser le fil supérieur et de provoquer sa rupture.

Il existe souvent deux moyens de modifier ce réglage : en ajustant la position du crochet par rapport à l’aiguille ou en ajustant la position de l’aiguille par rapport au crochet. Cette dernière solution doit être mise en œuvre en tenant compte du fait que l’aiguille devrait théoriquement rester centrée dans l’ouverture de la plaque à aiguille.

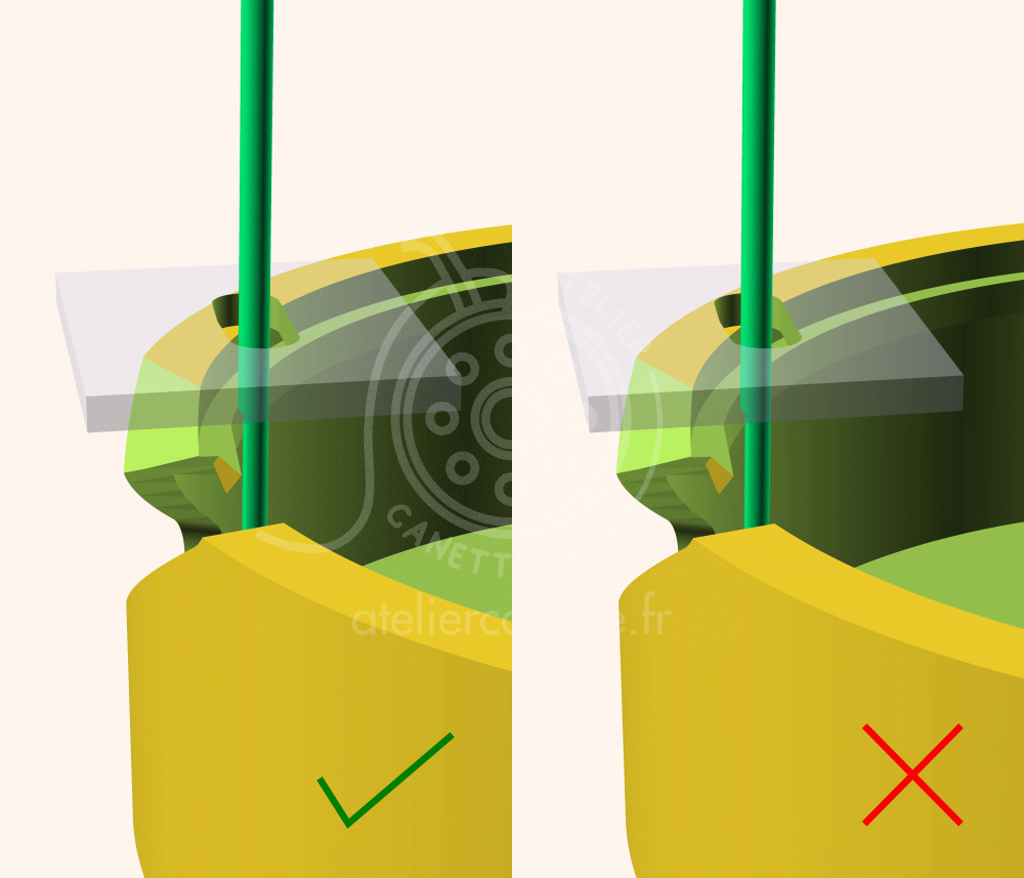

Comparaison de distance aiguille/crochet, avec à gauche une distance correcte, et à droite une distance trop grande.

Conclusion

La formation correcte d’un point sur une machine à coudre repose sur plusieurs paramètres mécaniques qui doivent fonctionner en harmonie. La synchronisation aiguille/crochet détermine le moment où la boucle du fil supérieur est présentée au crochet, tandis que la distance aiguille/crochet conditionne la capacité du crochet à capturer cette boucle de manière fiable sans endommager le fil.

En comprenant ces deux réglages fondamentaux, il devient possible de diagnostiquer une grande partie des problèmes liés aux points qui sautent, aux casses de fil ou aux collisions entre l’aiguille et le crochet. Bien que les valeurs exactes puissent varier d’une machine à l’autre, les principes exposés dans cet article constituent une base solide pour intervenir sur la majorité des machines à coudre familiales équipées d’un crochet rotatif horizontal.
